316L不锈钢材料铸造及精密加工（替代法国进口零件，高难精密加工解决案例



信息内容及问题描述

法国最大核钢管厂商Vallourec 瓦卢瑞克, 以下不锈钢316L材料，六角包治具（用于核钢管过程加工使用）。

之前此治具是从法国进口，因用量大、周期短、进口成本昂贵，故客户交于我司攻克难关做出来替代国外进口。

对治具使用要求及尺寸精度极高，此治具用于15米核钢管制造过程中固定作用，在高温下反复使用一定寿命不可磨损变形，不仅对治具的尺寸精度要求非常高，对治具的材质也要求非常高及稳定。



产品加工难度及要求

六角包治具要求，将治具销钉组装后，反复打开再扣上，要求6个夹角要相应对称一致，平面度、平行度 要求精度在0.01mm, 并在制程高温环境中反复使用一定寿命，不可磨损或变形，仍要保持尺寸精度。治具外观表面要达到高光镜面，保护核钢管在制造过中防止刮痕。



解决成效

尽管客户对六角包治具要求和使用都非常严格，不论是外观还是尺寸精度，还有材料，客户都要求极高，但我们占在从客户的角度上考量，其效率和成本为客户着想，我们挑战不锈钢316L, 开模铸造，再CNC加工到位，我们这个建议和成功解决生产，为客户直接节省了60%的成本，同时也大大提高了生产效率和周期，最后得到客户由衷的认可，也展现出我们特别的技术优势和本着客户的服务理念。

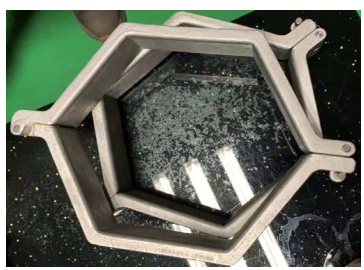

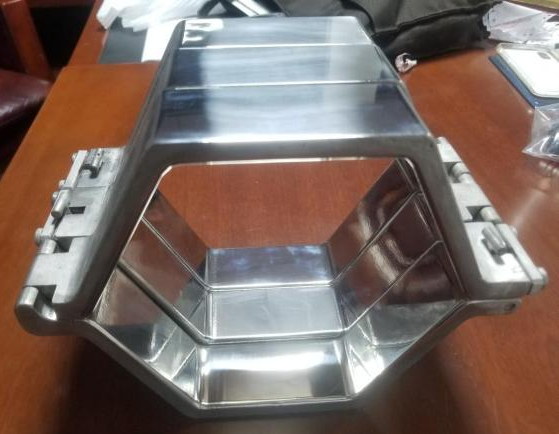

             不锈钢316L 开模，铸造毛胚                                                                           CNC加工到位



1. 六角包治具要求，将治具销钉组装后，反复打开再扣上，要求6个夹角要相应对称一致，平面度、平行度 要求精度在0.01mm, 并在制程高温环境中反复使用一定寿命，不可磨损或变形，仍要保持尺寸精度。治具外观表面要达到高光镜面，保护核钢管在制造过中防止刮痕。

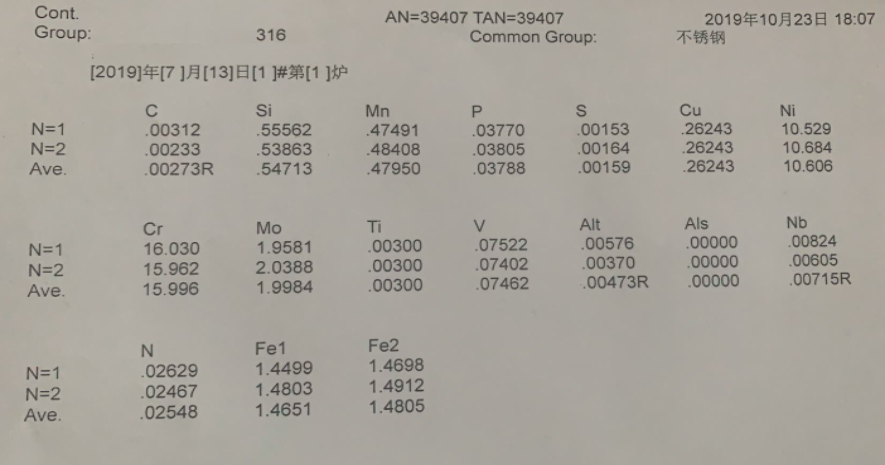

 六角包产品，不锈钢316L铸造材质成分检测报告（检测结果符合要求）
